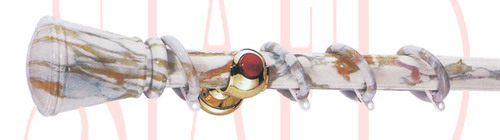

白翠 双轨 hy168d-ssr-1

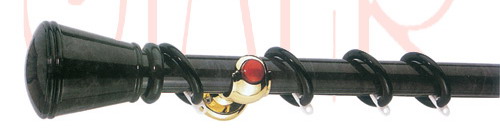

黑翠 单轨 hy168d-dsr-2

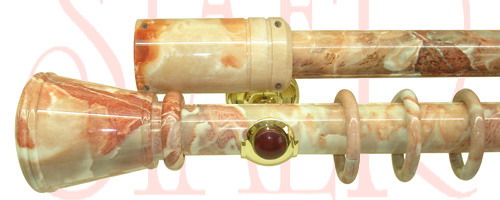

红翠 双轨 hy168d-ssr-2

白翠 单轨 hy168d-dsr-3

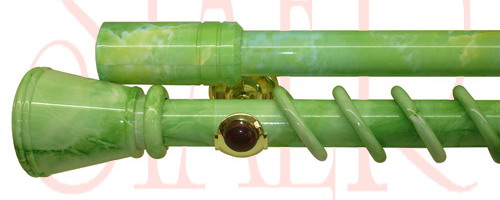

绿翠 双轨 hy168d-ssr-3

遥控窗帘机参数
● 电源电压：220v±15% ac50hz
● 功率：静态﹤1w 动态﹤60w
● 开关速度：60mm/s∽90mm/s
● 环境温度：-15℃∽+50℃
● 噪声指标：≤43dba
● 遥控距离：≤10m
>>功能特点
● 遥控开关
● 停电手动开关
● 有线按键开关
● 智能eib联接开关、
● 电力载波x10联接控制
● 运行平稳、无噪音、使用寿命长、外形美观、安装方便

>>采用滚动螺旋传动专利技术的五大标准

*整体式结构
尔遥控窗帘轨采用整体式机电一体化结构，机械传动、电力驱动、微电脑控制技术、位置传感技术、 机轨
于一体的创新设计。具有各种类型单轨一体化、双轨一体化等多种产品。安装简单，接好电源即可使用，无需任
何调整。
* 完全静音运行
采用整体式滚动螺旋传动技术，完全无摩擦滚动运行，达到静音运行的目的。运行寿命大于30万次。
停电手动开关
独特的牵引装置，内置有停电手动下拉自动离合机构，停电轻松开启和关闭窗帘，自动复位，使用方便。

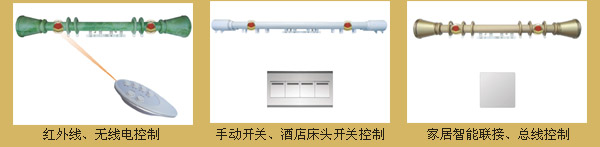

*遥控方式
埃菲思遥控窗帘轨根据不同品种配置有红外线遥控、无线电遥控、家居智能联接遥控，使用非常方便。

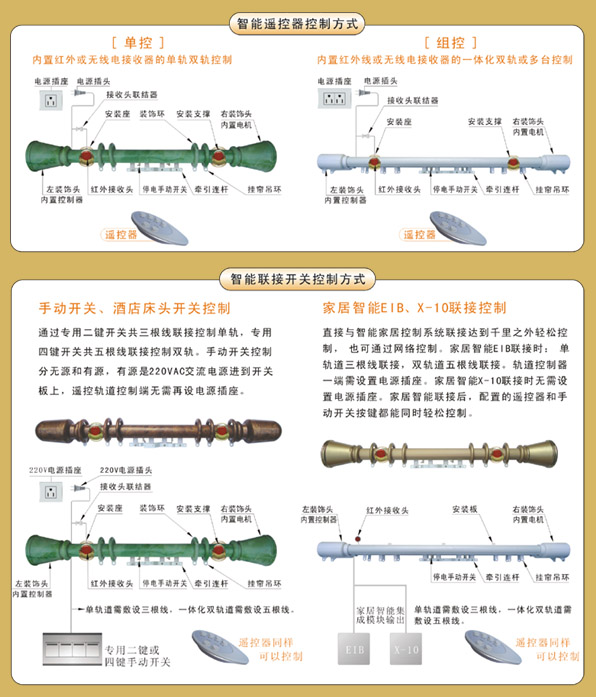

* 多种控制方式
埃菲思遥控窗帘轨根据不同场合配置有墙壁开关控制、总线开关控制、酒店床头开关控制、家居智能 eib 系统
联接控制、家居智能x-10系统联接控制、群控群开控制，红外线控制、无线电控制、完善的功能配置完全能满足
你使用的需要。
*配件的选择
埃菲思遥控窗帘轨一般安装在窗帘箱内， 天花板上， 侧装在墙壁上， 根据不同的位置， 请选择专用的顶装支
架或侧装支架。
*多种开合方式
埃菲思遥控窗帘轨可以单向开启或双向开启。
*使用寿命长
埃菲思遥控窗帘轨以每天开合10次计算，使用寿命可长达30年。

>>操作说明
（1） 遥控器操作
将遥控器前端红外发射头对准遥控窗帘机红外接收头
a. 单轨窗帘
开启窗帘时 按总开键（任意开度停止时再按总开键或任意键）
关闭窗帘时 按总关键（任意开度停止时再按总关键或任意键）
b. 双轨窗帘
开启内帘（纱帘）时 按纱开键（任意开度停止时再按纱开键或任意键）
开启外帘（布帘）时 按布开键（任意开度停止时再按布开键或任意键）
关闭内帘（纱帘）时 按纱关键（任意开度停止时再按纱关键或任意键）
关闭外帘（布帘）时 按布关键（任意开度停止时再按布关键或任意键）
同时开启内、外帘（纱、布帘）时 按总开键（任意开度停止时再按总开键或任意键）
同时关闭内、外帘（纱、布帘）时 按总关键（任意开度停止时再按总关键或任意键）
（2）停电后用手动操作
停电后使用窗帘时，需拉下牵引连杆中设置的手动开关拉绳，拉下后左右移动拉绳使窗帘开启或关闭
恢复供电后，按遥控器关闭窗帘，如左右窗帘闭合不到位时，待电机停转后，用手动拉绳移动使之闭合。

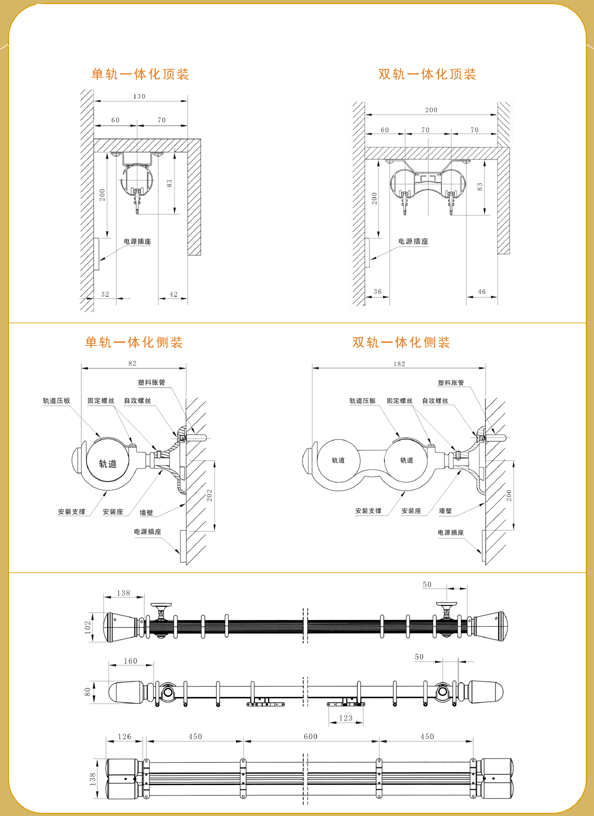

>>安装指导
a、 罗马艺术轨安装（见图一）
（1） 安装座位于窗帘机的两端260mm的位置，安装座两边各放置一个装饰吊环；当窗帘机长度大于3米以上，安装座可位于窗帘机的两端380mm的位置，安装座两边各放置两个装饰吊环。
（2） 当窗帘机长度大于4500mm以上，窗帘机中间1/2处加装一个安装座。
（3） 安装座与墙壁固定用st3.5×25自攻螺钉联接于墙内直径￠6的塑料胀管（见图二）
b、 双、单轨吸顶安装（见图三）
（1） 安装板位于窗帘机两端300mm左右，其于安装板900mm左右距离均分，如遇限位开关应避开。
（2） 用st3.5×25自攻螺钉将安装板固定在窗帘箱顶上，左右两端间隙均等，窗帘机的端头不得紧靠窗帘箱，以免产生共振声音。
（3） 红外接收器安装在窗帘箱面板适当位置，用自攻螺钉固定（或双面胶），方向指向经常使用的地方。
c、 调试
（1） 确认安装固定完成后，将红外线接收器的插头与插座对接，插接联通电源，用遥控器对准接收头，按键操作使窗帘机开启与关闭，当处于关闭状态时，两牵引连杆须重合30mm左右。
（2） 挂内帘和外帘应从牵引连杆开始往两边顺序挂接，如有多余的吊环应放置在轨道两端头一侧。

>>注意事项
● 在电机运转时，不要拉下手动开关拉绳，这样会使牵引装置受到损坏。
● 在电机停止转动时，不要强行拉布帘试图开闭窗帘，这样会使牵引连杆受到损坏。
● 在用手动开关拉绳开启窗帘后，按遥控器开启键，牵引装置可能发生振动，按遥控器关闭键，使窗帘关闭。因手动拉绳开启窗帘有可能越过两边开启限位装置。
● 不要试图自己擅自白拆卸、改装或修理，请跟您所购买产品的经销商或服务站联系，请求检查和修理服务。
● 避免强光近距离直射红外线接收头，这样会使遥控灵敏度降低或缩短遥控距离
● 当遥控器遥控距离明显降低或不能使用时，请更换同规格的电池，要准确安装到位。
● 如果窗帘机散发出烟雾或者任何不正常的气味，应立刻采取下列措施。
① 把电源插头从电源插座上拔掉。
② 关掉总电源
③ 请跟您所购买产品的经销商或者服务站联系，请求修理服务。
● 用干燥的手把电源插头牢固地插进电源插座里，插得不牢会引起接触不良或电击。
● 在安装和挂、卸布帘过程中，安装用具千万要有防滑倒措施，以免造成对人员的伤害。

选择“埃菲思”遥控窗帘机，请尊敬的客户联系我公司设计预埋电源。
